QG30 Series

Energiesysteem met schaalbare capaciteit

  • Modulaire kern voor schaalbaarheid
  • Breid de capaciteit uit in overeenstemming met de behoeften van het pand
  • Maximale efficiëntie – ook bij deellast
  • Eenvoudigere installatie en snellere service
  • Betrouwbare architectuur met meerdere onafhankelijke modules

R290-systeem met schaalbare capaciteit

Zorg vanaf het begin voor de juiste capaciteit en breid het systeem uit wanneer de behoefte toeneemt.

Efficiënte deellast & hoge bedrijfszekerheid

Doordat er sprake is van meerdere onafhankelijke modules, kunnen deze naar behoefte worden gestart en gestopt, waarbij elke eenheid ook bij wisselende belasting dicht bij zijn optimale werkpunt blijft.

Gebruiksvriendelijke installatie

Kleinere en lichtere apparaten met handgrepen maken het vervoeren, naar binnen dragen en installeren eenvoudiger, zelfs in krappe technische ruimtes. Ontwikkeld in samenwerking met loodgieters.

QG30 Series

Installeer vanaf het begin het juiste vermogen en breid het systeem uit wanneer de behoefte toeneemt
De QG30 serie is een modulair vloeistof/water-systeem voor gebouwen, waarbij warmtepompmodules, besturing en hydraulica samenwerken in een samenhangende architectuur.

In plaats van één machine te dimensioneren voor piekbelasting, wordt het systeem module voor module opgebouwd. Dit maakt het mogelijk om vanaf het begin het juiste vermogen te installeren – en het systeem uit te breiden naarmate de behoeften veranderen. Het resultaat is een oplossing die zowel flexibel als duurzaam is.

Het systeem is opgebouwd in racks, waarin meerdere warmtepompmodules samenwerken in een overzichtelijke structuur. De kern wordt gevormd door de QG30m. Eén module in een rack vormt de QG30, terwijl twee modules in een rack samen de QG60 vormen.

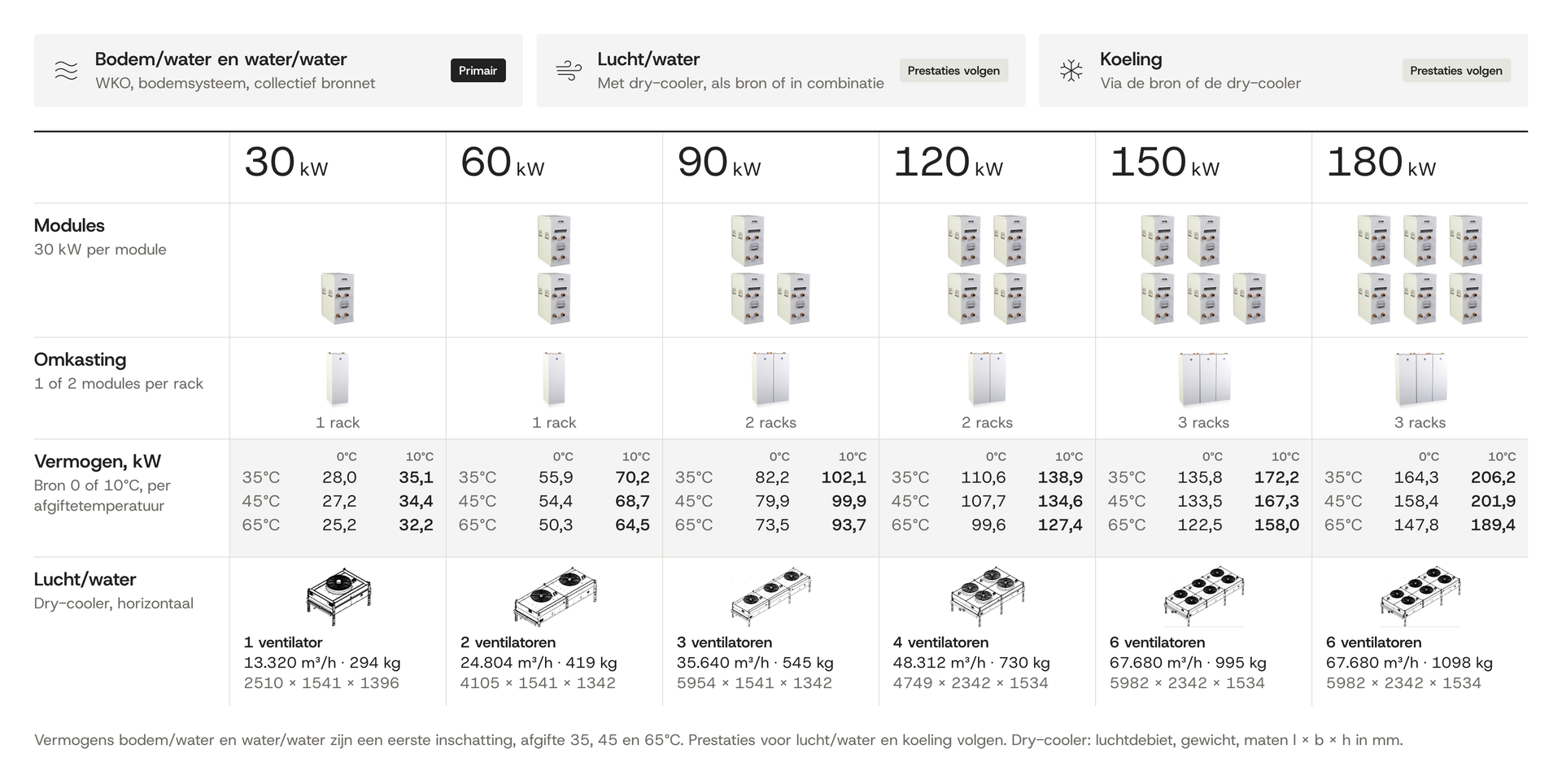

Een rack kan worden geconfigureerd voor 30 of 60 kW. Maximaal drie racks worden gecombineerd tot 180 kW op een oppervlakte van slechts 120 × 80 cm. Met het toekomstige besturingsplatform QCPro kunnen maximaal vier groepen worden gekoppeld – wat systemen tot 720 kW mogelijk maakt, met potentieel voor extra capaciteit door het koppelen van meerdere systemen.

Wanneer meerdere systemen worden gekoppeld, ontstaat ook de mogelijkheid voor meer geavanceerde bedrijfsmodi. Verwarming, koeling en warm water kunnen dan gelijktijdig worden geproduceerd en efficiënt over het gebouw worden verdeeld.

Modulaire kern, ontworpen met het oog op schaalbaarheid

QG30 kan stapsgewijs worden opgeschaald – van een enkel rack tot onderling gekoppelde systemen met een hoger vermogen.

Vereenvoudigt de installatie, het gebruik en het onderhoud

De QG30-serie is ontwikkeld in nauwe samenwerking met installateurs. De focus lag op het creëren van een systeem dat in de praktijk goed functioneert – waarbij installatie, onderhoud en bediening eenvoudig, efficiënt en voorspelbaar moeten zijn. Alle onderdelen zijn zo gedimensioneerd dat ze door één installateur kunnen worden gehanteerd, en het ontwerp is zo opgesteld dat zware en tijdrovende handelingen tot een minimum worden beperkt.

Kant-en-klare hydraulische aansluitpakketten vereenvoudigen het in serie schakelen van drie eenheden, terwijl het systeem tegelijkertijd openstaat voor eigen oplossingen – bijvoorbeeld opschaling naar vermogens op megawattniveau.

QG30 in combinatie met het besturingsplatform QCPro
Neem contact op

Dockingprincipes en rekenprogramma’s

Dockingprincipes

Bekijk hoe de warmtepompen van Qvantum kunnen worden aangesloten en geïntegreerd in verschillende systeemoplossingen. Documentatie bekijken

Rekenprogramma

Met Qvantum Planner kun je de energiebehoefte berekenen, systemen optimaliseren en resultaten visualiseren.

Probeer Q Planner en reken je project door
